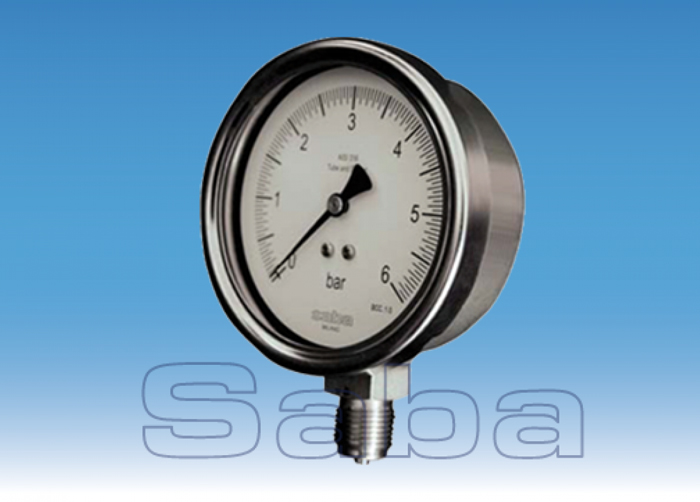

Manometro-SA

Tra le variabili di processo la pressione occupa uno dei primi posti e la sua misura è una delle più frequenti che si riscontri in ogni settore industriale. E’ quindi della massima importanza poter disporre di una serie di strumenti che uniscano un’ottima precisione e costanza di caratteristiche ad una buona solidità e resistenza alla corrosione chimica.
I manometri SABA vengono costruiti con custodia a tenuta stagna e con elemento monometrico a molla Bourdon solo in acciaio inox. Il movimento amplificatore di tipo normale, o rinforzato, è disponibile sempre in acciaio inox. L’attacco presa pressione è in acciaio inox AISI 316 con saldatura in TIG. Ogni strumento viene fornito, a richiesta, con contatti elettrici di minima, di massima, di minima e massima. Al manometro base si possono applicare svariati tipi di separatori a membrana, a seconda delle diverse esigenze industriali.

Tutto Inox AISI 316
Cassa a tenuta stagna: Ø 63 - 100 - 150 mm
Campo di misura: da 0 a +600 bar
Attacco: radiale o posteriore 1/2’’ gas
Precisione: 1% f.s

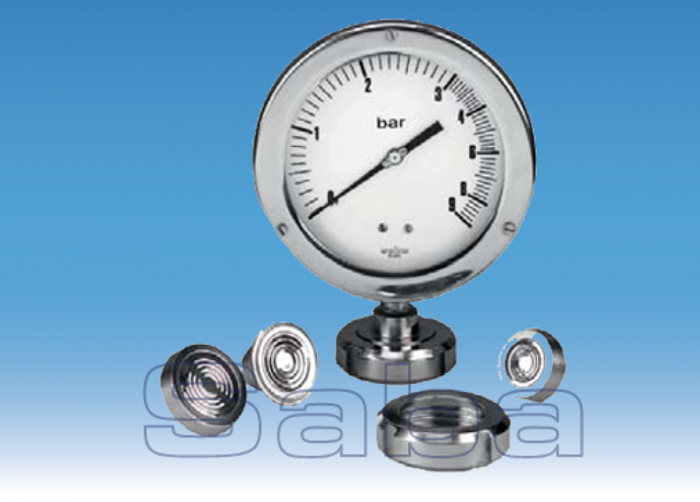

Manometro-SA-40

Per la misurazione della pressione nell’industria alimentare non è possibile utilizzare il tradizionale manometro a molla Bourdon. Infatti il prodotto alimentare entrando e depositandosi nell’elemento sensibile (molla Bourdon) ne può provocare l’intasamento, con conseguenti problemi di igiene dovuti alla contaminazione batterica.
Pertanto, per evitare i problemi sopra elencati, occorre applicare al manometro un dispositivo chiamato separatore che è costituito da una membrana di separazione opportunamente sagomata, in acciaio inox AISI 316. Manometro e separatore fanno corpo unico. Il separatore è dotato di un attacco filettato secondo le norme DN-SMS-IDF-CLAMP.
Bisogna tenere presente che il manometro con separatore SABA è ammortizzato di serie, quindi può funzionare anche in caso di forti pulsazioni senza che insorgano problemi.

Tutto Inox AISI 316
Cassa a tenuta stagna: Ø 63 - 100 - 150 mm
Campo di misura: da 0 a 100 bar
Attacco: tipo alimentare a membrana AISI 316, DN-SMS-CLAMP
Ammortizzamento: con strozzatore e/o glicerina
Precisione: 1% f.s.

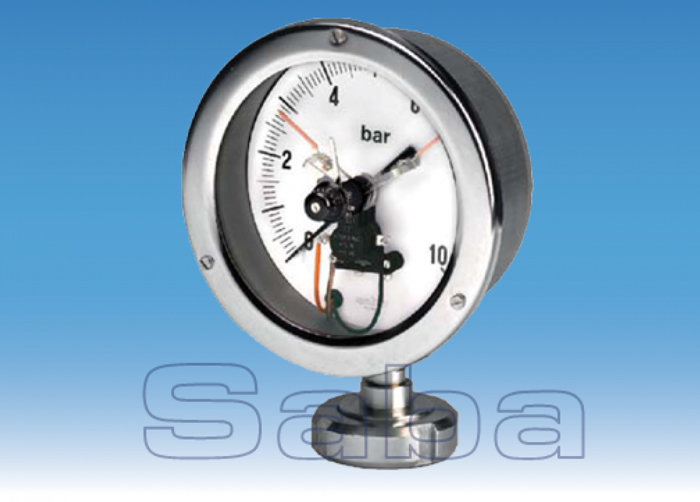

Manometro-SA-40_CE

I contatti elettrici si possono predisporre su tutta l’ampiezza della scala agendo su di un bottone di regolazione posto nella parte anteriore del manometro, al centro del vetro. Hanno un magnetino regolabile per evitare lo scintillio dell’arco di corrente, ed usura del contatto. Il funzionamento è molto semplice: al variare della pressione l’indice dello strumento si muove e trascina un braccio ausiliario che al valore prestabilito provoca il contatto elettrico di chiusura e di apertura.

Tutto Inox AISI 316
Cassa a tenuta stagna: Ø 63 - 100 - 150 mm
Campo di misura: da 0 a 100 bar
Attacco: tipo alimentare a membrana AISI 316, DN-SMS-CLAMP
Ammortizzamento: con strozzatore e/o glicerina
1 contatto di min.
1 contatto di max.
2 contatti di min. e max. regolabili su tutta la scala
Precisione: 1% f.s.

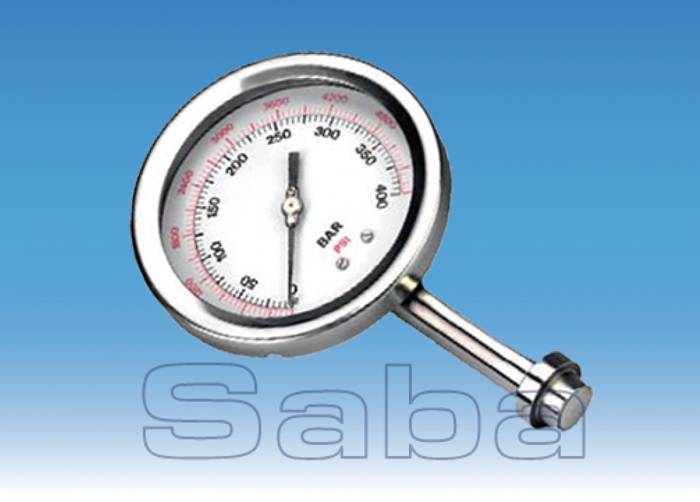

Manometro SAS 24

La SABA costruisce questi manometri con separatore, con tipi di attacchi diversi:

1. a gambo liscio con separatore a membrana AISI 316 del Ø 23,8 mm
2. con piastra rettangolare
3. con dado femmina da 1” ¼ gas e separatore a membrana AISI 316; Ø 23,8
4. a gambo liscio con separatore a membrana AISI 316 del Ø 26 m. Cassa: Ø 130 o Ø 150 mm inox. Quadrante bianco con doppia scala: in nero per i bar e rossi per i PSI. Campo di misura: 0-400 bar o 5000 PSI. Ammortizzatore di serie per le pulsazioni. Grado di protezione: IP 55

Tutto Inox AISI 316
Per omogeneizzatori.
Cassa a tenuta stagna: Ø 130 - 150 mm
Campo di misura: da 0 a 400 bar
Attacco: radiale a membrana
Precisione: 1% f.s.

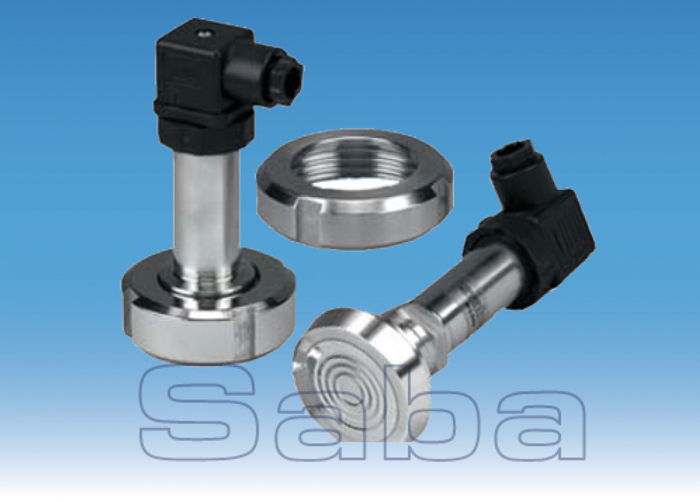

Trasduttore di pressione SA 40E AISI 316

Trasmettitore di pressione con sensore in ceramica e segnale calibrato, compensato ed amplificato. Vengono forniti con uscita in corrente.

Scala da 0 a 100 bar.
Attacco tipo sanitario a membrana radiale o posteriore DN - SMS - CLAMP.
Alimentazione: 11 - 34 VDC.
Uscita: 4 - 20 mA.
Temperatura: 0 - 80 C°.
Precisione: 0,5% f.s.

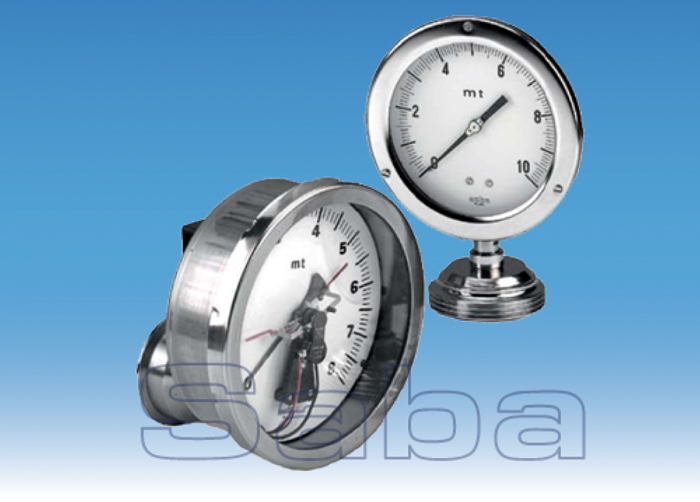

Misuratore di livello per serbatoi AISI 316

Misuratore di livello da applicare direttamente al serbatoio.

ø 100 - 500 - 200 mm
Attacco tipo sanitario a membrana radiale o posteriore con bocchettone filettato femmina DN 50-65 - CLAMP
A richiesta è possibile l’applicazione di contatti elettrici.

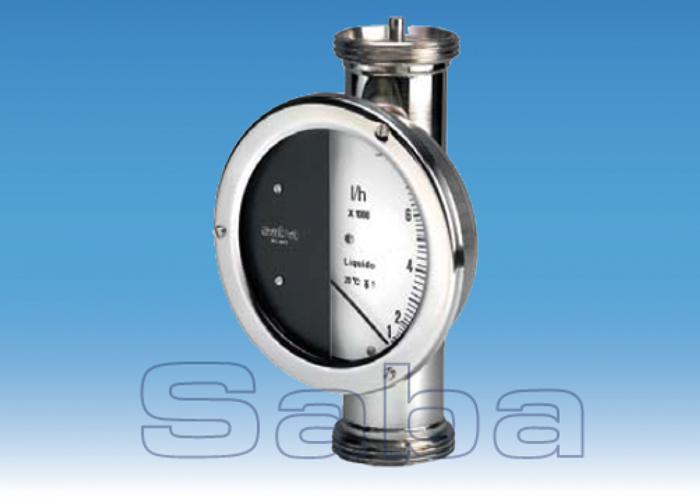

Flussimetro SA 91 - SA 91/F

Custodia a tenuta stagna: Ø 150 mm
Portata lt/h:
DN 25 - 100/1000
DN 25 - 200/2000
DN 40 - 200/2000
DN 40 - 300/3000
DN 40 - 500/5000
DN 50 - 800/8000
DN 50 - 2000/16000
DN 65 - 2500/25000
DN 80 - 5000/50000
Attacco: alimentari DN-SMS-CLAMP
Precisione: 1% f.s.

SA 91/F ha le stesse caratteristiche costruttive come l’SA/91 ma con attacchi flangiati.

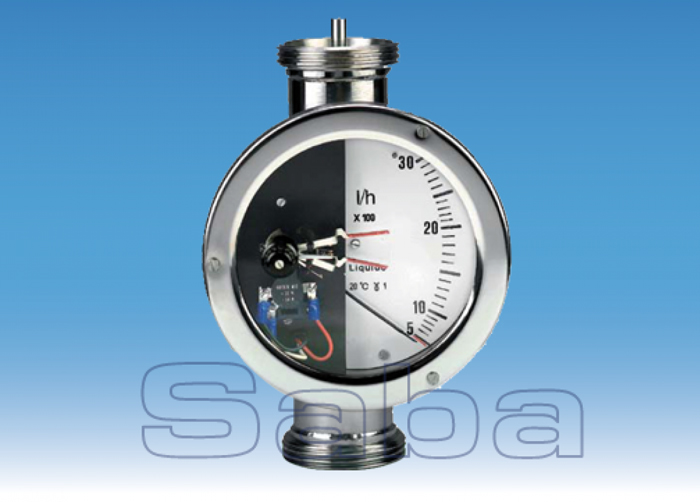

Flussimetro SA 91/C.E.

Flussimetro indicatore completo di allarmi di minima, massima, minima e massima portata regolabile su tutto il campo della scala.
Stesse caratteristiche del SA 91 ma con:

1. contatto di min.
2. contatto di max.
3. contatti di min. e di max. regolabili su tutta la scala.

Precisione: 1% f.s.

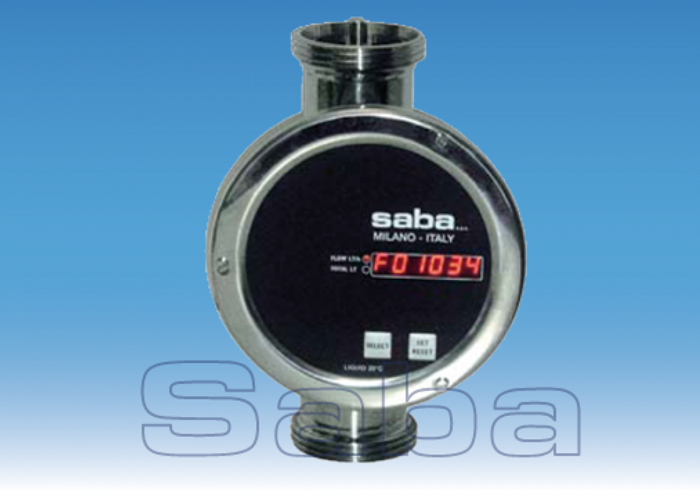

Flussimetro SA 91/TE

Il flussimetro elettronico saba dispone della visualizzazione tramite display a sette segmenti rossi a sei cifre, visibili anche in lontananza, che mostrano la portata istantanea del prodotto, della quantità di prodotto totalizzata e della quantità percentuale. Sono presenti inoltre due led rossi: quello in alto acceso indica la funzionalità di flusso (litri/ora), quello in basso acceso indica la funzionalità totalizzatore (litri o ettolitri deflussi).

• Tutte le funzioni sono impostabili tramite due pulsanti.
• Tecnologia a microcontrollore e comunicazione remota 4-20 mA.
• Azzeramento del totalizzatore locale e contatti puliti in uscita di start e stop flusso o di allarme.

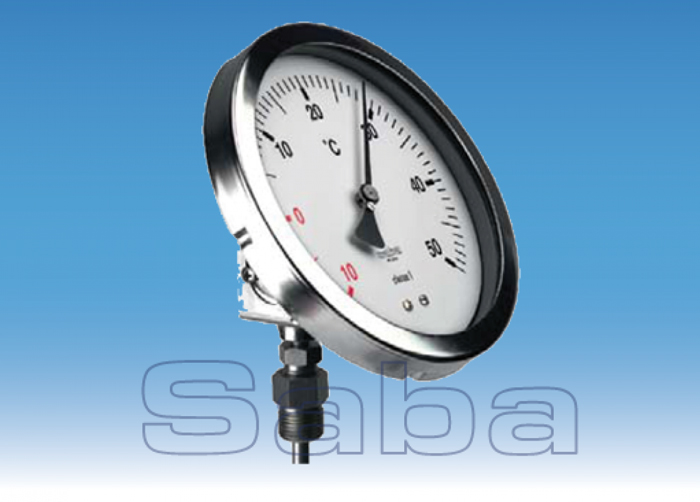

Termometro bimetallico orientabile

Orientabile bimetallico, acciaio inox AISI 316

Cassa a tenuta stagna: Ø 100 - 150 mm
Campo di misura: da -20°C a +500°C
Attacco: posteriore orientabile da 1/2’’ gas
Attacco: radiale o posteriore fisso o con pozzetto estraibile da 1/2’’ - 3/4’’ gas o tipo alimentare DN-SMS-CLAMP
Lunghezza gambo: da 70mm a 1 mt.
Precisione: 1% f.s.

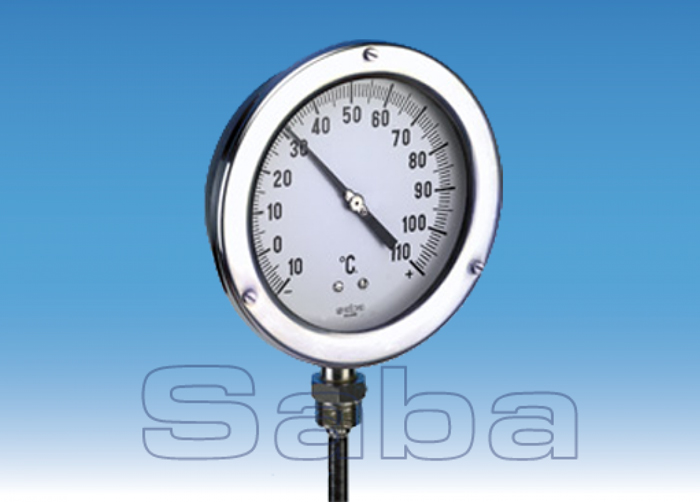

Termometro bimetallico o ad azoto

La misura della temperatura è una necessità fondamentale in quasi tutti i procedimenti industriali, dai più semplici ai più complessi. Gli indicatori di temperatura aventi elemento sensibile a dilatazione di azoto si sono rivelati già da molti anni tra i migliori del genere per sicurezza di funzionamento, semplicità costruttiva, economia di esercizio. I bulbi sensibili sono normalmente protetti con guaina estraibile a pozzetto nel materiale più adatto.

Acciaio inox AISI 316
Cassa a tenuta stagna: Ø 100 - 150 mm
Campo di misura: da -20°C a +500°C
Attacco: radiale o posteriore fisso o con pozzetto estraibile da 1/2’’ - 3/4’’ gas o tipo alimentare DN-SMS-CLAMP
Precisione: 1% f.s.

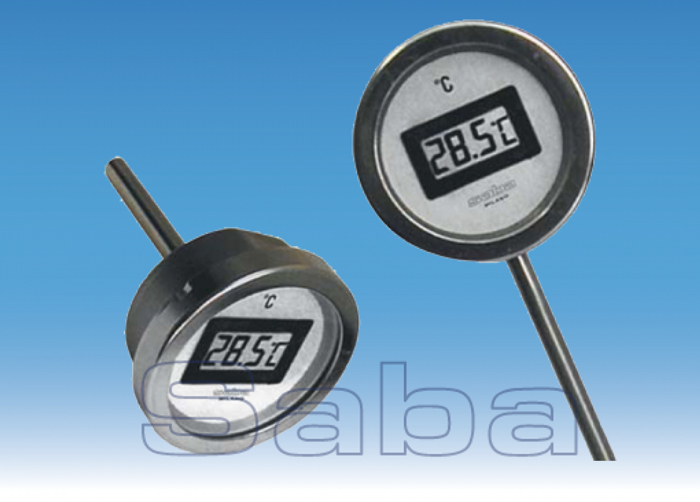

Termometro digitale LCD

Termometri costruiti interamente in acciaio inox AISI 316 esecuzione a tenuta stagna IP 55.

Campo di misura: -40+70°C
Risoluzione: 0,1°C
Precisione: ±0,4°C
Alimentazione 2 pile AG 13 per lunga durata.
Attacco al processo: radiale o posteriore completi di pozzetto estraibile 1/2" GAS, DIN 11851, CLAMP, SMS, IDF.
